220 кВ Анкерно-угловая одноцепная Проект: 7.220.03-КМ7

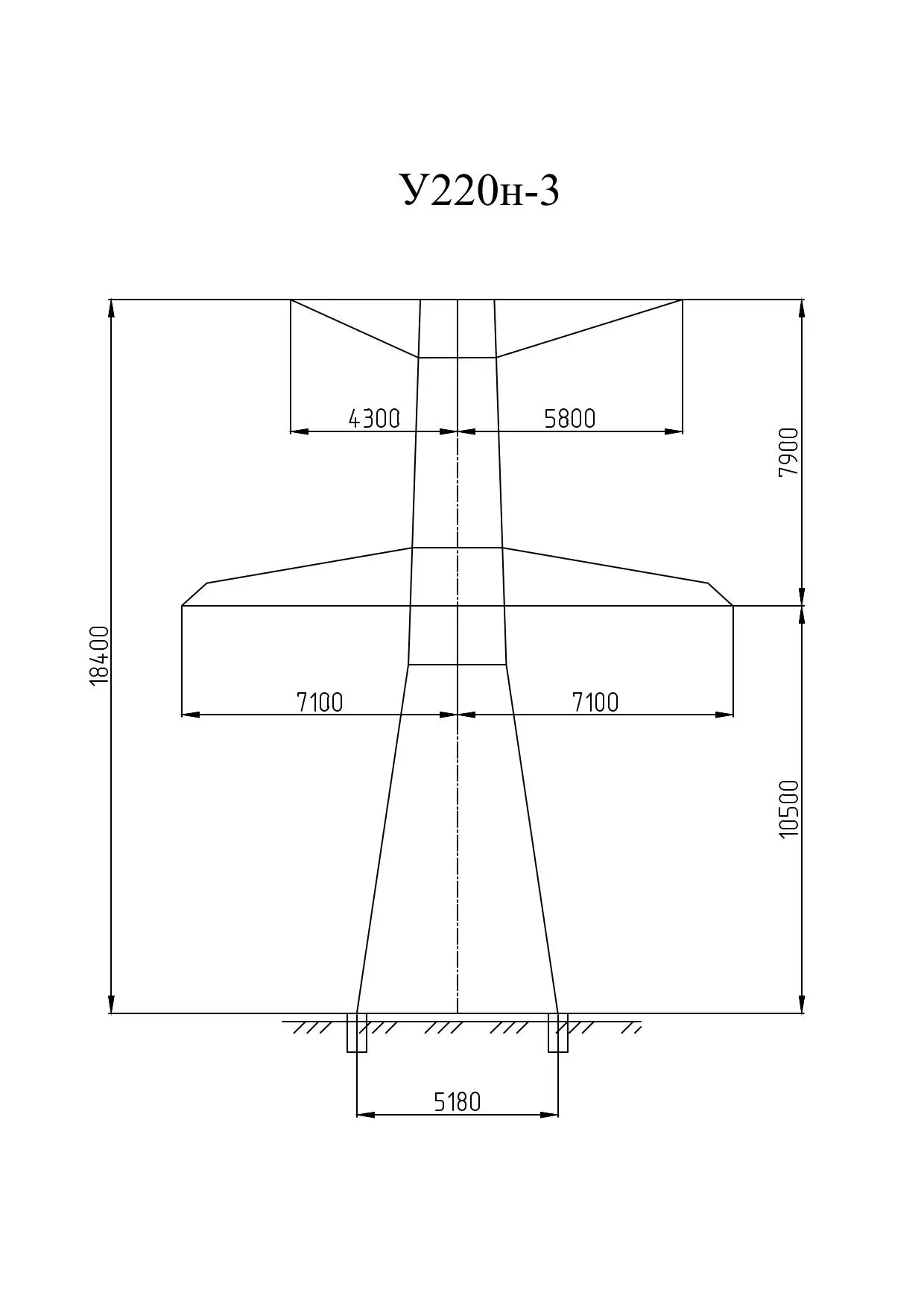

У220н-3.3

анкерно-угловая · одноцепная · ВЛ 220 кВ · H = 18,4 м · 8,7 т

18,4 м Высота

8,7 т Масса

5,18 м База

Аттестован ПАО «Россети» Цинкование по ГОСТ 9.307-21

Ключевые параметры

Высота18,4 м

Тип Анкерно-угловая

Цепностьодноцепная

ТросостойкаНет

Масса8,7 т

Высота общая 18,4 м

Высота нижней траверсы 10,5 м

Ширина базы в осях 5,18 м

Тросостойка Нет

Напряжение линии 220 кВ

Тип опоры Анкерно-угловая

Цепность одноцепная

Марка проводов —

Марка троса —

Ветровой район —

Район по гололеду I-IV

Типовой проект 7.220.03-КМ7

Без цинкового покрытия 8,7

С горячим цинком 8,7
